دانلود پلان مجتمع مسکونی به همراه جزئیات کامل
این ساختمان سه طبقه با اسکلت فلزی طراحی شده که علاوه بر فضاهای مورد نیاز فضاهایی تحت عنوان اتاق مطب، اتاق گرافیک، استخر، جکوزی و… نیز در این پلان ها موجود است.
تمامی نقشه ها که درزیر فهرست آنها را مشاهده می نمایید دارای مقیاس و اندازه هستند.
این پلان کامل ترین و تایید شده ی اساتید معماری است.
این فایل شامل:

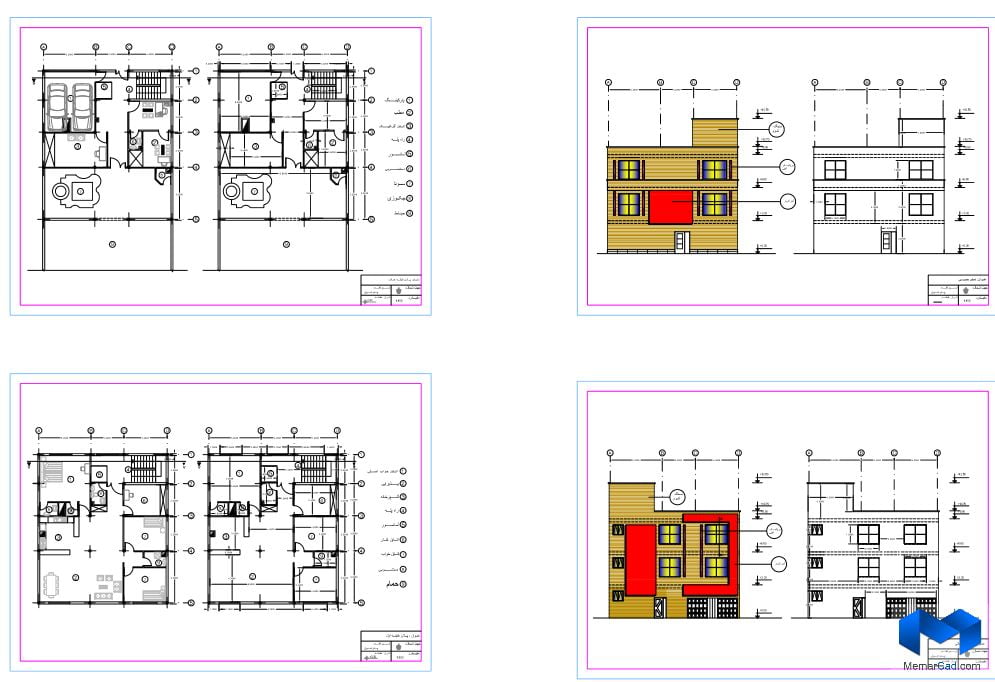

دارای 6 پلان ( سه پلان اندازه گذاری و سه پلان مبلمان) به صورت کامل و بدون نقص
نمای جنوبی و شمالی (هر نما به صورت جداگانه شامل نمای اندازه گذاری شده و نمای طراحی شده است)
برش
برش پله
پلان تیر ریزی
پلان شمشه گیری راه پله
جزئیات ابریز فضاها شامل( حمام، دستشویی و اشپزخانه ) که شیب کف و همچنین نازک کاری و…. در آنها طراحی شده است.
اهن کشی نمای جنوبی
اهن کشی نمای شمالی
جزئیات اجرای پله
دتایل نما فاز2
و تمامی دتایل های مورد نیاز اعم از( دتایل سرویس بهداشتی ایرانی و فرنگی، دتایل دستشویی، دتایل سقف، دتایل دیوار داخلی به داخلی و سایر دتایل ها)
همچنین این فایل قابل استفاده در درس طراحی فنی نیز می باشد.
رمز فایل:
memarcad.com
